一 專業知識

1 、交流電

交流電的概念：大小方向隨時間變化而變化的電流。

交流電的指標：1、電壓 2、頻率 3、可靠性  4、正弦 波三相對稱。

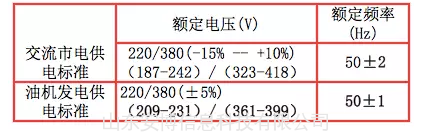

交流供電電壓、頻率及允許變化范圍。

2、直流電

直流電的概念：電流方向只有一個方向由+向-。

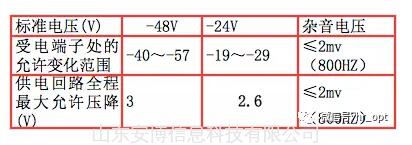

直流基礎電源電壓標準及技術指標。

3、接地

接地：用導體埋入大地土壤與大地聯接。

接地的種類：1、工作接地。2、保護接地。3、防雷接地。

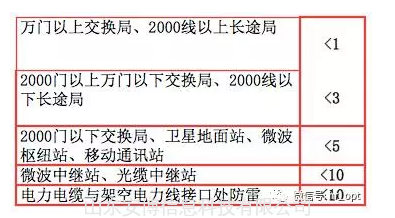

具體要求如下表。（單位：Ω）

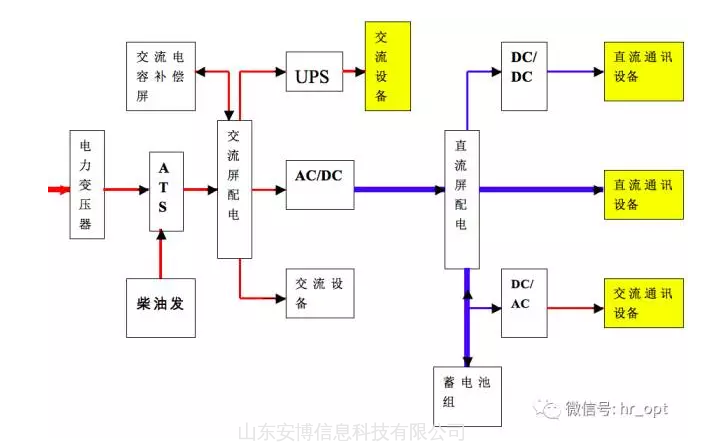

4、交直流供電系統框圖

5、變壓器基本工作原理

1）變壓器是根據電磁感應原理工作的，將變壓器的初級線圈施以交變電壓E1，則在初級線圈中產生交變電流，此電流在鐵芯中產生交變磁通。磁通穿過次級線圈時，在變壓器副邊感應電壓E2。E1/E2=N1/N2=I2/I1。改變原、副邊線圈匝數就可以改變E2，達到變壓的目的。

2）油浸變壓器由鐵心、繞組、油箱組成。變壓器油有絕緣和散熱的作用。

3）變壓器外部檢查項目：（1）油面高度，封閉接口處有無 漏油現象。（2）檢查油溫。（外殼溫度不應超過55℃ ）。（3）檢查有無異常聲響。（4）檢查絕緣套管是否清潔、有無破損。（5）檢查母線接觸情況。（6）外殼是否接地良好。

4）功率因數：

100KVA以下變壓器≥0.85；

100KVA以上變壓器≥0.905

5）特殊變壓器有電壓互感器和電流互感器；特殊變壓器的要求：（1）電壓互感器次級不能短路。（2）電流互感器次級不能開路。  （3）特殊變壓器次級的一端必須和大地作可靠聯結。

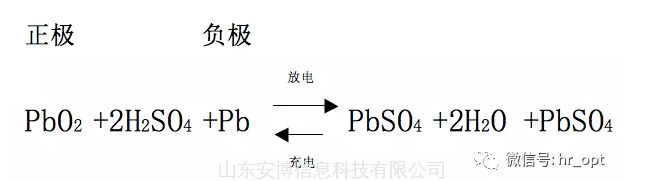

6、鉛酸蓄電池的結構和基本工作原理

1）鉛酸蓄電池的結構由正極、負極、電解質、隔離物和電池槽組成。

2）電池的額定容量C10為在10小時放電率的放電電流下，電池能夠放出的電量。單位為（AH）。電池的充電電流不大于（15-20%）C10。（25℃  ）

3）電池的充電電壓一般為：浮充電壓（2.23-2.25）V/只     均充電壓（2.33-2.35）V/只，具體要求以說明書規定為準。

4）蓄電池的工作方式有（1）充放電工作方式  （2）半浮充工作方式   （3）全浮充工作方式。常用全浮充工作方式。全浮充工作方式是將電池組和整流器并聯工作，正常時由整流器提供直流電給設備工作，電池組起平滑濾波作用；整流器沒有輸出時由電池提供直流電給設備工作。

5）電池的充電方法：低壓限流充電、浮充充電、均衡充電、在線充電。常用低壓限流充電、浮充充電、均衡充電。

①低壓限流充電：電池深度放電后，由于充電初始電流大于20%IC10，所以剛開始采用恒流充電；待電池端電壓逐漸上升到穩壓限流點電壓時，整流器進入穩壓工作，充電電流逐漸減小直到終了。

②浮充充電：電池組和整流器并聯工作，整流器對電池補充充電，以補足電池自放電的損失。

③均衡充電：在浮充工作中，為了補足某些電池容量的不足（表現為端壓不一致）；或在電池充電后期將電池端電壓適當提高，增加電池充電電流以補足電池容量。均衡充電應在15小時內結束。

6）響電池壽命的原因：（1）浮充電壓。（2）環境溫度。（3）深度放電次數。（放出電量為額定容量80%以上）（4）充放電電流超過20%IC10

7）密封電池組在下列情況時應該均充。（1）兩只以上電池端電壓低于2.18V/只。（2）擱置不用時間超過三個月。（3）電池單獨放電超過15分鐘。

8）日常檢查的項目：（1）端電壓。（2）連接處有無松動、腐蝕現象。（3）電池殼體有無滲漏和變形。（4）極柱、安全閥周圍是否有酸霧逸出。（5）電池組的環境溫度。（25℃  ）

7、高頻開關整流電源構造和基本工作原理

市電通過電網濾波，經整流橋的作用，把交流電變成高壓直流電。在控制電路調制下，功率變換器把高壓直流電變成符合設備使用的直流電。最后經濾波器作用，輸出平滑的直流電 。

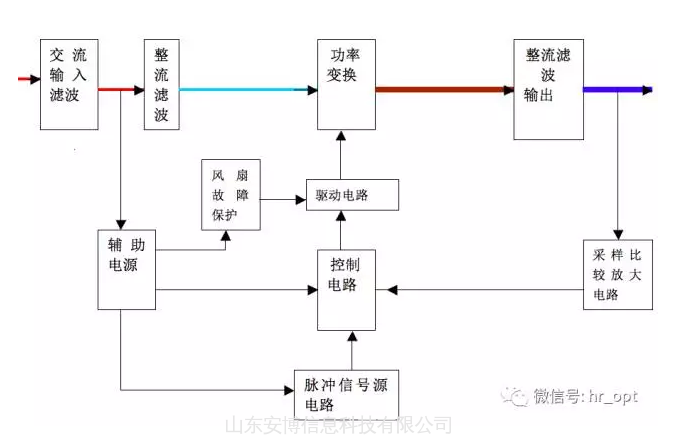

▲高頻開關整流電源構造框圖

8、柴油發電機組基本構造和基本工作原理

1）基本構造由曲軸連桿機構、配氣機構和燃油供給系統、潤滑系統、冷卻系統、啟動系統。簡稱兩大機構四大系統。（汽油機還有點火系統）。

2）工作原理：油機與發電機通過一定的裝置組成油機發電機組。油機的動力帶動發電機組使機械能轉換成電能。

3）發電機組的日常維護：

①檢查燃油箱燃油量。

②檢查機油平面。

③檢查“四漏”現象（漏電、漏氣、漏水、漏油）。

④檢查各儀表。

⑤檢查皮帶的張緊程度。

⑥檢查冷卻水箱水位。

⑦應注意檢查啟動電池的電壓（24—28）V、比重（⒈26—⒈30）

9、空調設備的構造和工作原理

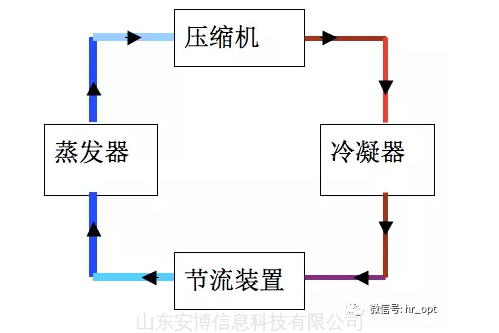

1）構造：壓縮機、冷凝器、節流裝置、蒸發器四大部件組成。

2）工作原理：壓縮機吸入蒸發器蒸發制冷后的低溫低壓制冷劑氣體，然后縮成高溫高壓蒸汽送入冷凝器，高溫高壓蒸汽經冷凝器冷卻后蒸汽冷凝為高壓常溫液體，當常溫高壓的液體流經節流裝置，被節流成低溫低壓的濕蒸汽流入蒸發器。制冷劑蒸發從蒸發器周圍吸收熱量使蒸發器周圍空氣溫度變低，經風道系統循環使房間溫度冷卻下來，蒸發后的制冷劑回到壓縮機中，如此循環工作。

二 操作技能

1、整流模塊：

1）拆換塊——先拔下直流插頭——后關交流。

2）裝模塊——接好交流電源線和控制線---先合交流——調整模塊電壓和直流屏電壓一致----插直流電輸出插頭。

3）開關電源應檢查輸出電壓、電流、模塊均流、防雷器窗口顯示

2、交、直流配電設備的操作

1）停、送電：先停低壓，后停高壓；先斷負荷開關，后斷隔離開關。送電順序相反：切斷電源后，三相線上均應接地線。接線時先接接地端后接導體端，拆卸時先拆導體端后拆接地端。

2）停電檢修四步：停電—驗電—掛地線—裝設遮攔、掛標示牌。

3）單聯開關停電時先停中間一相，再分別停兩相。送電反之。

3、空調設備的開關機

1）開機：先合交流電——后開空調開關。

    關機：先關空調開關——后斷交流電。

2）空調機應注意：

a、壓縮機的工作情況。

b、鼓風機和散熱風扇的工作情況。

c、冷凝器和蒸發器的工作情況。

d、各電線和接頭有無發熱。

4、電源空調設備的簡單故障排除

①空調壓縮機接觸的不吸合的原因。

a.不需要制冷

b.開關跳閘

c.過截保護

②鼓風機不能啟動的原因

a.無電源

b.熔絲熔斷

c.過負荷跳閘

d.鼓風機損壞

3）制冷效果不良

a冷凝器工作不良

b制冷劑泄漏

c蒸發器工作不良

d鼓風機工不良

e壓縮機工作不良

5、密封電池需經常檢查的項目。

①端電壓

②連接處有無松動、腐蝕現象。

③電池殼體有無滲漏和變形。

④極柱、安全閥周圍是否有酸霧酸液逸出。

⑤直流供電回路中每個接頭壓降指標:

A.1000A以下      每百安培≤5mV。

B.1000A以上      每百安培≤3mV。

6、柴油發電機組應急處理

1)自動功能失效，切換至手動啟動油機，手動切換ATS柜送電。如果手動失常，則采取臨時短接措施。并申請應急油機發電機組。

2)油機不能啟動，檢查啟動電池電壓（25-27）V、比重（⒈26-⒈30）是否正常；檢查啟動系統及部件是否完好；檢查電池與啟動馬達的連線接頭是否電蝕；檢查供油系統是否暢通。

3)輸出異常時，檢修AVR板、調速板、控制器、電子器件等進行調整，不能修復的立即更換。

7、接地電阻測試方法。

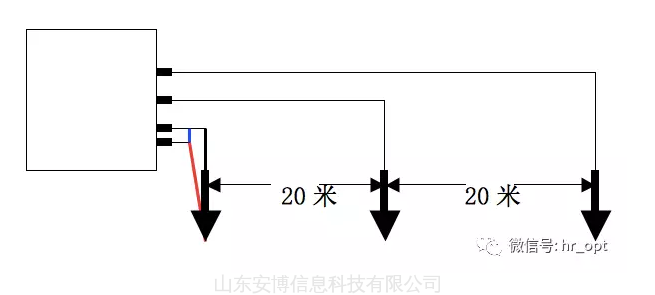

①被測地線E，電位探測針P和電流探測針C，依次相距離20米打入地中。

②將“倍率標度”置于最大倍數，慢慢搖動發電機搖把，同時旋動“測量標度盤”使檢流計的指針在“中間線”上。

③當檢流計的指針接近平衡時搖把轉速達到120分/轉，同時調整“測量 標度盤“，使指針指示在“中間線”上。

④如“測量標度盤”的讀數小于1時，應將“倍率盤”置于小的倍數，再重新調整“測量標度盤”。

⑤用“測量標度盤”的讀數乘以“倍率標度”即為所測得的接地電阻。

8、兆歐表（測絕緣電阻）

①兆歐表有三個接線柱：接地柱E、電路柱L、保護柱G。

②測設備對地絕緣時，被測設備接L柱，E柱接地線。

③測電纜心線的絕緣電阻時，心線接L柱、外皮接E、絕緣包扎物接G。

④在測量時，手柄應搖到使表針穩定，轉速一般為120分/轉。

注意：使用兆歐表測絕緣電阻時，被測設備不能帶電。

9、交流補償電容器的故障判斷及處理

異?，F(xiàn)象

①滲漏油。主要原因是出廠產品質量不良；運行維護不當；長期運行缺乏維修以導致外皮生銹腐蝕而造成電容器滲漏油。

②電容器外殼膨脹。主要原因是高電場作用下使得電容器內部的絕緣（介質）物游離而分解出氣體或部分元件擊穿電極對外殼放電等原因，使得電容器的密封夕卜殼內部壓力增大，導致電容器的外殼膨脹變形，這是運行中電容器故障的征兆，應及時處理，避免故障的漫延擴大。

③電容器溫升高。主要原因是電容器過電流和通風條件差造成的，應立即停止運行。

④電容器瓷瓶表面閃絡放電。主要原因是瓷絕緣有缺陷，表面臟污。因此運行中應定期進行清掃檢查，對污穢地區不宜安裝室外電容器。

⑤異常聲響。電容器在正常運行情況下無任何聲響，因?yàn)殡娙萜魇且环N靜止電器又無勵磁部分不應該有聲音，如果運行中，發現有放電聲或其他不正常聲音說明電容器內部有故障應立即停止運行。

⑥電容器爆破。運行中電容器爆破是一種惡性事故，一般在內部元件發生極間或?qū)ν鈿そ^緣擊穿時與之并聯的其他電容器將對該電容器釋放很大的能量，這樣就會使電容器爆破以致引起火災。

故障處理：

根據檢查中發現的問題，采取適當?shù)姆椒ㄟM(jìn)行處理。

①電容器外殼滲、漏油不嚴重可將外殼滲、漏處除銹、焊接、涂漆。

②外殼膨脹應更換電容器。

③如室溫過高，應改善通風條件，如其他原因，應查明原因進行處理，如系電容器問題應更換電容器。

④應定期檢查，清掃。

⑤注意觀察，嚴重時，應立即停止電容器運行，更換電容器。

⑥電容器爆破，應更換電容器。

10、刀開關維護使用

①刀開關在運行中應定期清掃，以保持良好的絕緣性能。

②定期檢查動擊觸頭的接觸情況，如有燒蝕或磨損嚴重應及時更換。

③當絞鏈過松時，可制緊螺栓（螺栓連接時）。

④母線或電纜與刀開關的接線板連接時，不應有過大的應力，且應連接緊密。銅鋁連接時可將銅線涮錫或萇用銅鋁過渡接頭。

⑤杠桿操動的刀開關，其傳動機構應動作靈活、合閘到位。

⑥帶有滅弧室的刀開關不得在有損傷或沒有可靠安裝的情況下運行。

⑦運行中的刀開關，各連接部位應無過熱變色現象。

⑧負荷電流不應超過刀開關的額定電流值。

⑨對于只具有隔離作用的刀開關，分合電路應使用與其串聯的斷路器。

注意：刀開關作隔離用、不分?jǐn)嚯娏?，不能帶電流分閘。

11、熔斷器維護使用

①熔斷器的安裝應保證各導電連接部位接觸良好，并應在運行中經常的巡視檢查；

②熔斷器在安裝與運行中，不應有機械損傷；

③有填料熔斷器熔體熔斷后，應更換同型同規格的熔斷體，不可任意自行更換熔體；

④密閉管式熔斷器在更換熔片時，應制緊兩端端蓋；

⑤運行中應經常檢查熔斷器指示器，以便及時發現故障；

⑥運行中的熔斷器應定期的檢測熔管或連接部位的溫升；

12、導線截面積的選擇口訣：

十下5   百上2 ，25、35四三界，

70、95兩倍半，穿管、溫度八九折

銅線加級算，裸線加一半

13、功率和電流的關系（經驗系數）

電力加一倍，電熱加一半；

單相1KW、電流⒋5；

單相380、電流兩安半。
